36V單雙通道帶過壓保護多路模擬開關復用器芯片

產品簡介

PC221 和 PC222 分別為單 8:1 和雙通道 4:1 模擬多路復用器。由于特殊的設計優化，無論是上電狀態還是掉電狀態， PC221 和 PC222 都可以提供源端過壓保護。正常供電狀態下，多路復用器源端可以耐受持續的電壓高達-50 V 至+50 V。當?shù)綦姇r，處于過壓狀態的多路復用器源端呈現開路特性，耐受持續的電壓保證高達-30 V 至+30 V，而常溫僅有 2 nA 以內的漏電流，從而實現對器件本身和后續電路的保護。

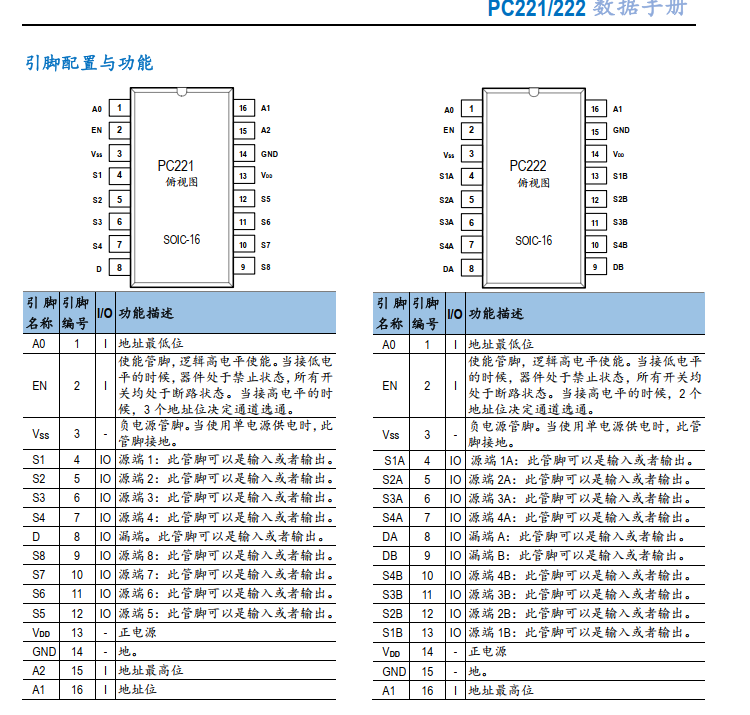

PC221可將 8 路源端中的任意一路切換至公共輸出， PC222 可將 4 路差分源端中的任意一路切換至公共差分輸出。當接通時，各通道在兩個方向的導電性能相同，源端信號范圍可擴展至電源電壓范圍。 PC221通過 3 位地址線 A0、 A1 和 A2 來選擇閉合的通道； PC222 則通過 2 位地址線 A0 和 A1 來選擇閉合的差分通道。 EN 是使能管腳，當器件處于禁止狀態時所有通道均處于斷路狀態。PC221/PC222提供SOIC-16及TSSOP-16 兩種封裝形式，且與業界標準產品管腳完全兼容。

產品特性

? 可耐受超過電源電壓軌的源端過壓：正常供電狀態下保證-50 V 至+50 V，掉電狀態下保證-30 V 至+30 V

? 所有管腳保證免閂鎖

? 保證關斷先于開通 (Break Before Make)

? 快速切換時間： tON 166 nS； tOFF 135 nS

? 低導通電阻： 270 Ω

? 關斷漏電流： 10 pA

? 開關電荷注入： 14.8 pC

? 數字接口兼容 TTL 和 CMOS 電平

? 電源供電： ± 5 V 至± 18 V

? 額定工作溫度范圍： -40 ° C 至 125 ° C

應用

? 模擬輸入/輸出模塊

? 過程控制/分布式控制系統

? 儀器儀表

? 自動測試設備

? 通信系統

? 繼電器替代方案
